如何正确绘制刀线图？

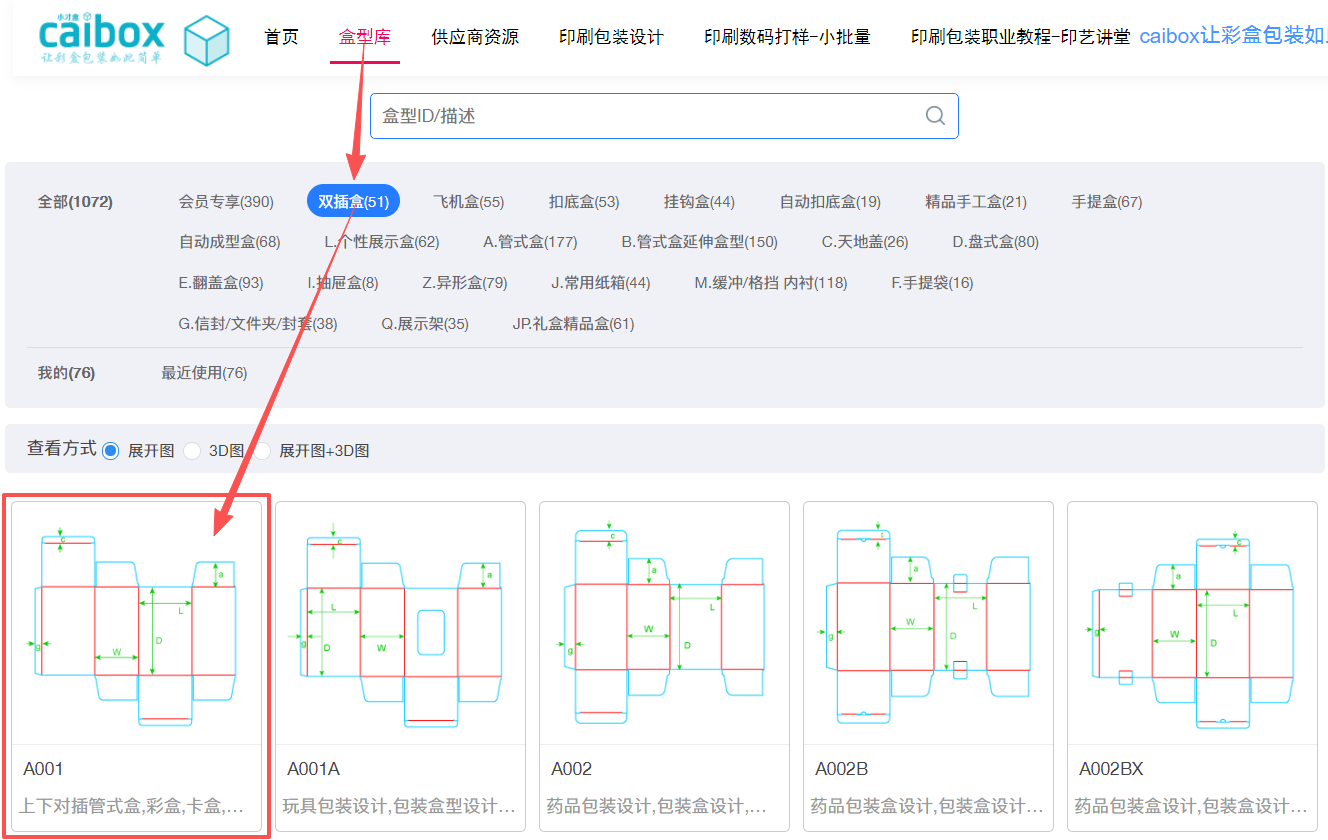

在网站中，找到“盒型库”→

选择适用的类型如："双插盒" →

再选择适合的盒型如：“A001”

如下图所示：

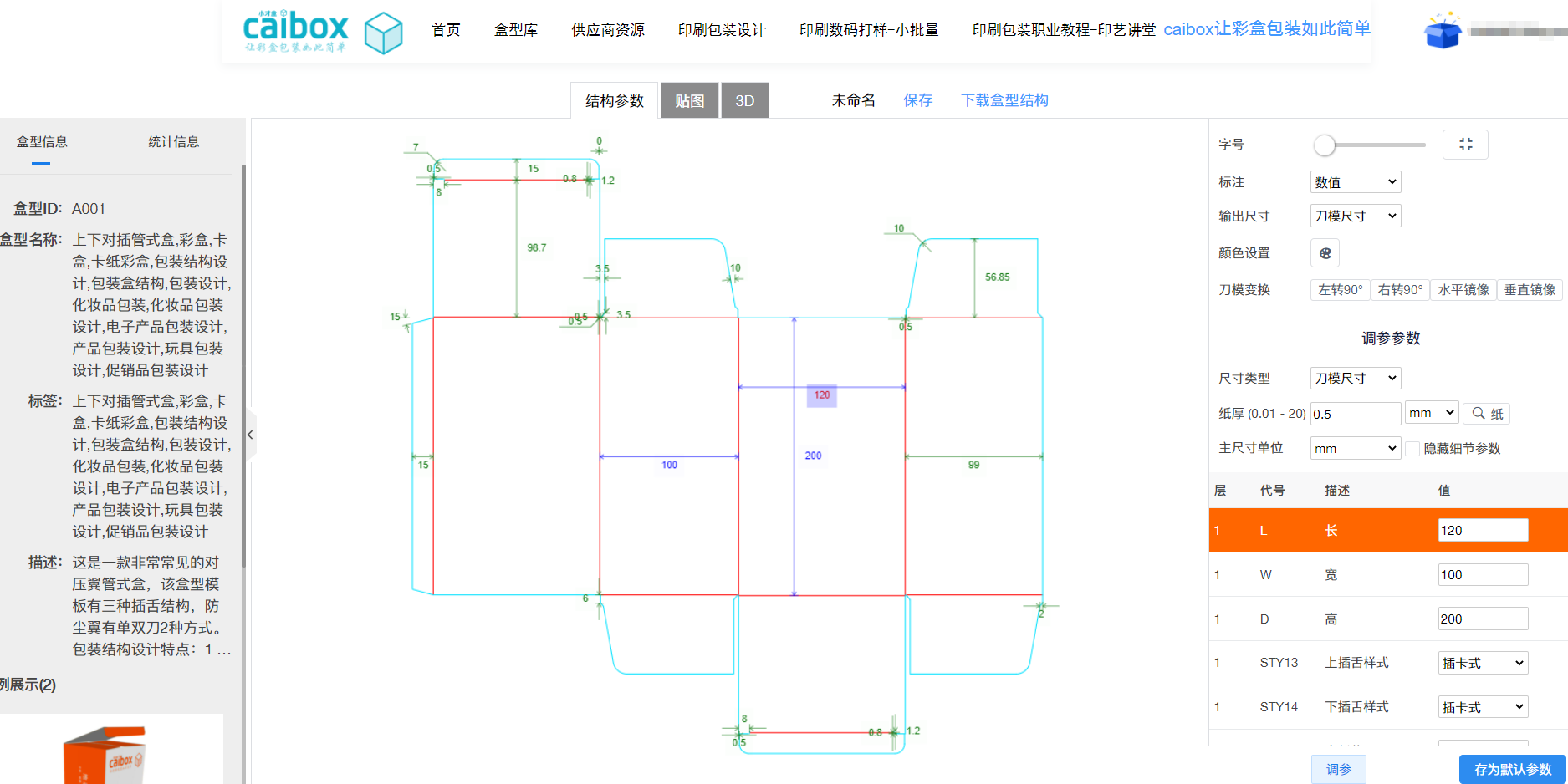

打开盒型后，如下图：

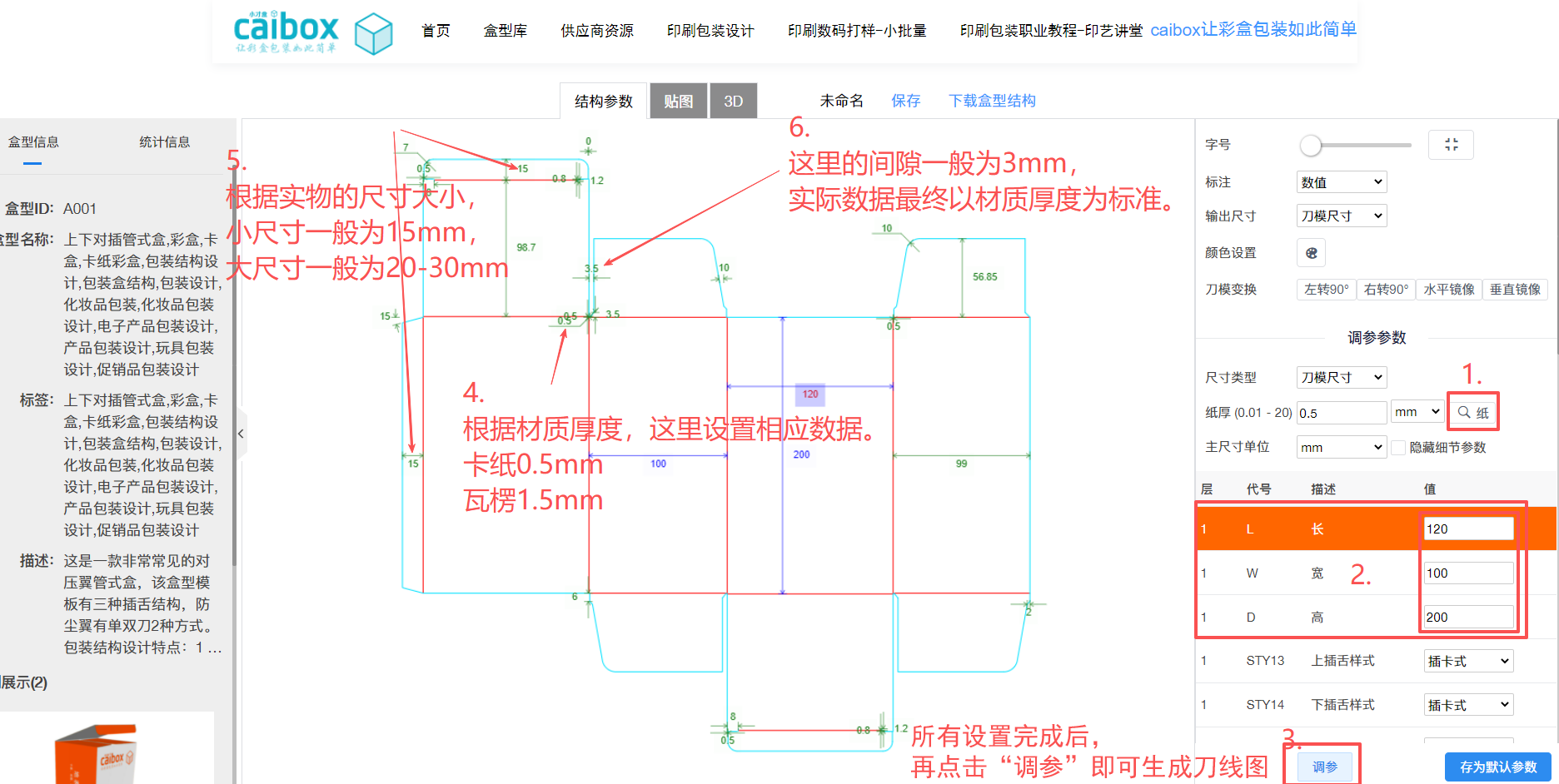

分别按需调整参数后，最后再点击“调参”按钮，即可生成刀线图。

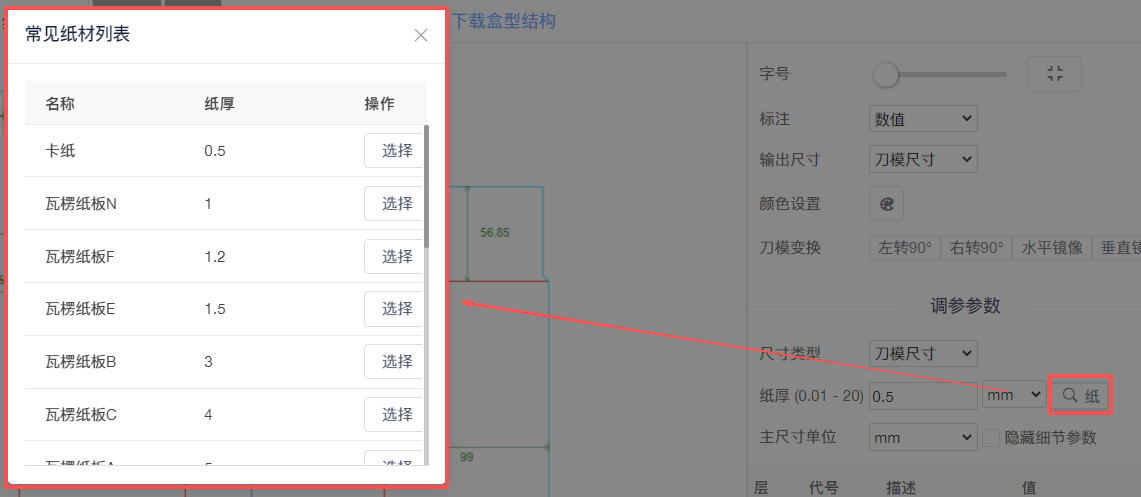

1、选择适用材质按钮"纸"

2、根据自定义需要，分别依次修改：长、宽、高的数据。

3、“调参”最后点击。

4、根据材质厚度需要设置相应数据：卡纸0.5mm，瓦楞1.5mm。

5、根据实物的尺寸大小，插口与粘位的数据一般设置为：

     小尺寸一般为15mm，大尺寸一般为20-30mm。

6、正面与侧面纸张间隙，实际数据最终以材质厚度为标准。一般卡纸为0.5mm，E/F瓦楞为1.5mm，B瓦楞为3mm。
