刀模图生成下载

如何下载刀模

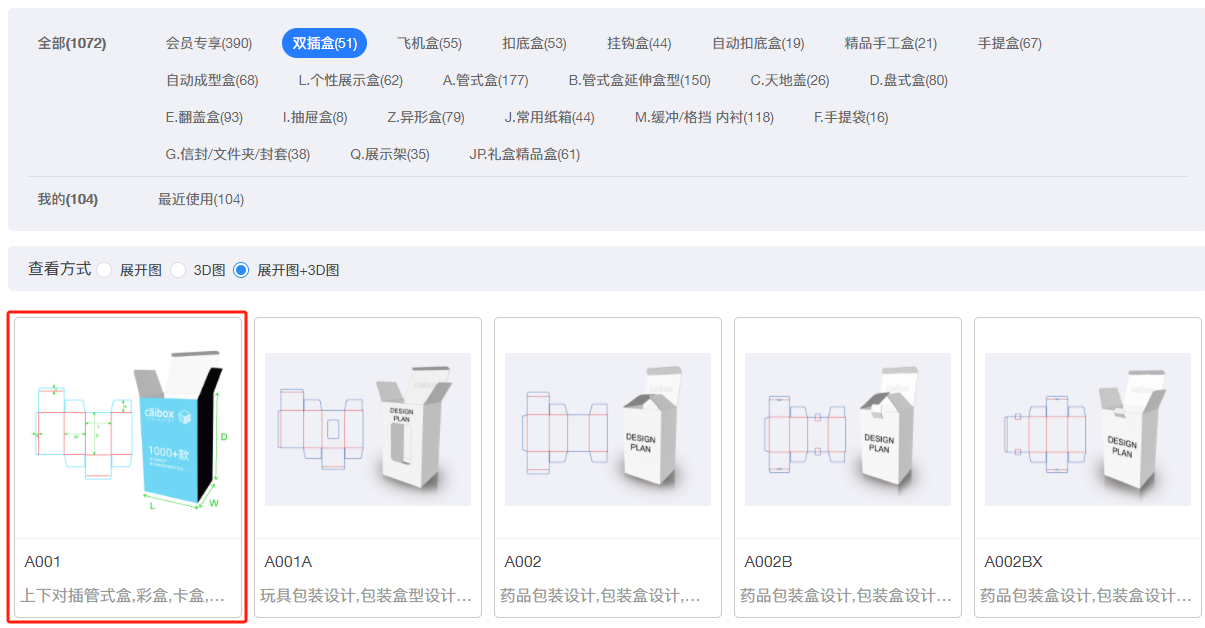

  A.找到需要的盒型

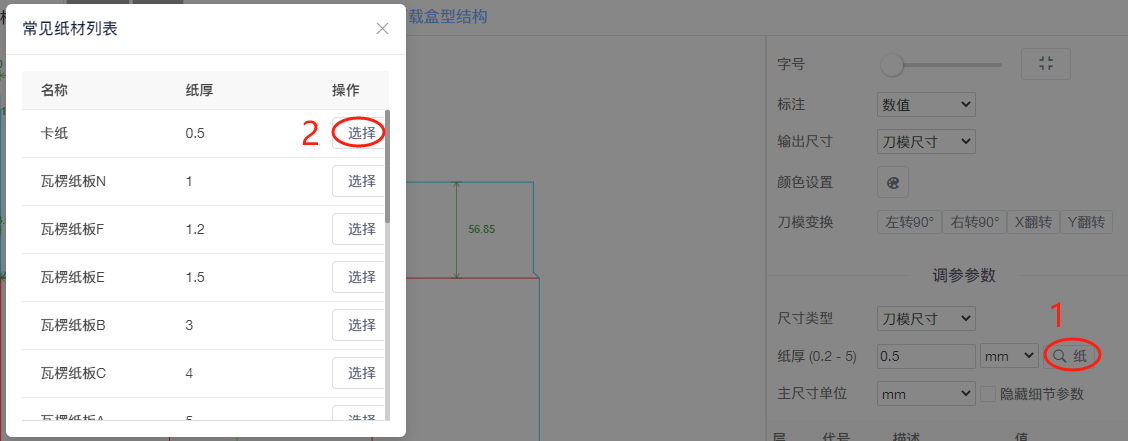

B.选择需要的材质厚度

C.分别键入长、宽、高，以及材质细节数据。

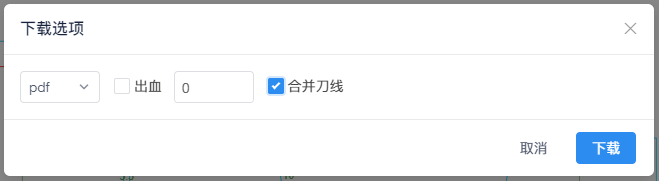

D.下载刀模

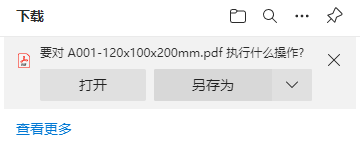

E.保存刀模文件

注：盒型参数化调整时应注意：

1. 尺寸类型影响

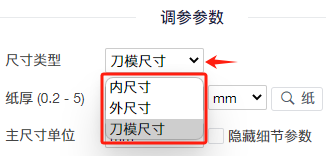

   选择了盒型结构后，需要对尺寸类型做选择

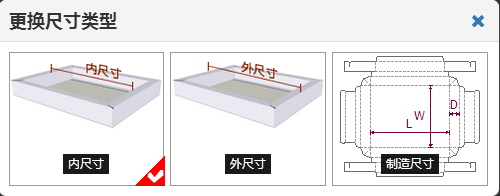

   内尺寸：  是以内包装产品的外尺寸来定盒型结构尺寸

   外尺寸：  是以包装盒外径尺寸定盒型结构尺寸

   制造尺寸：是以包装盒展开后的刀模尺寸来定盒型结构尺寸










   比如同样输入数值,长：300mm,宽：150mm，高：50mm

   作为不同的尺寸类型，成品盒子的实际大小顺序为：内尺寸>制造尺寸>外径尺寸




2. 材质厚度影响

   不同材质的厚度不一样，如果材质发生变化时，刀模图一般是不能共用的。

   如：300g白卡材质与300g灰底白卡+E瓦楞黄底，尽管尺寸类型和数值一样，但实际生成的刀模图是不一样，故不能混用。

3.  下载文件说明

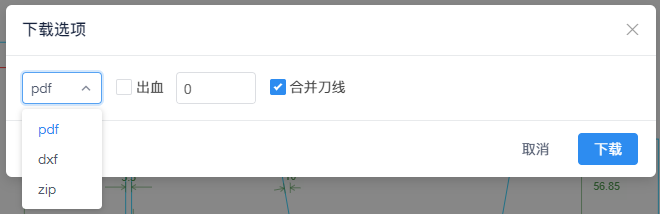

    点击“下载盒型结构”后，平台会生成3种文件格式

    A.PDF格式，矢量格式

    B.DXF格式，CAD格式

    C.ZIP格式，包含AB两种，并含有详细数据标示的PDF文件。

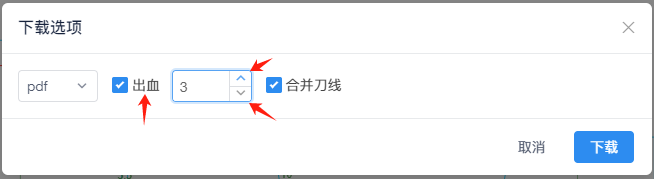

4.出血选项。

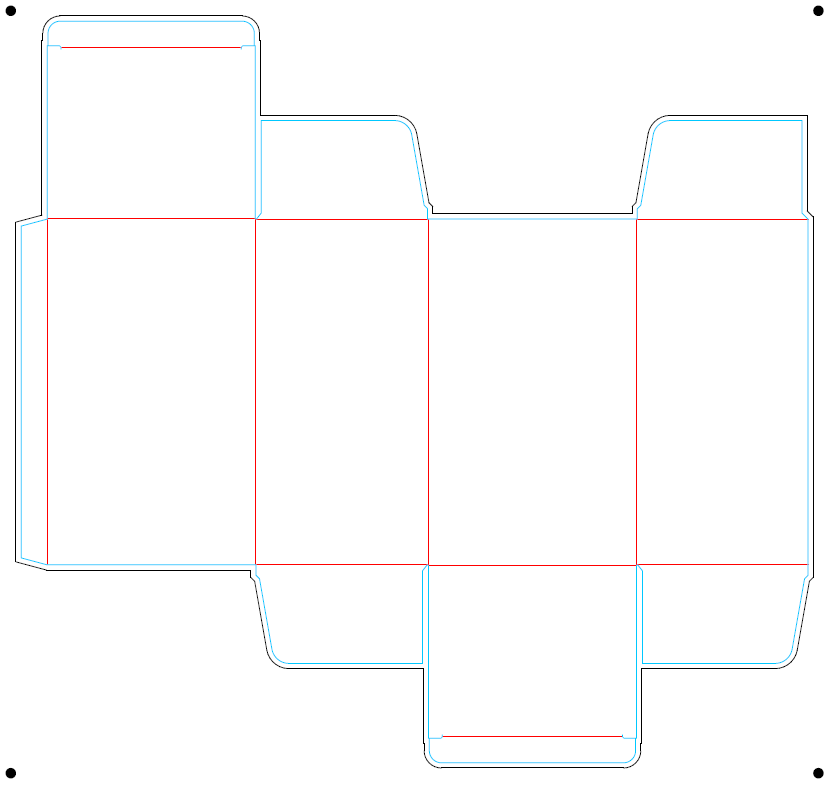

下图黑色线条即为出血框。
